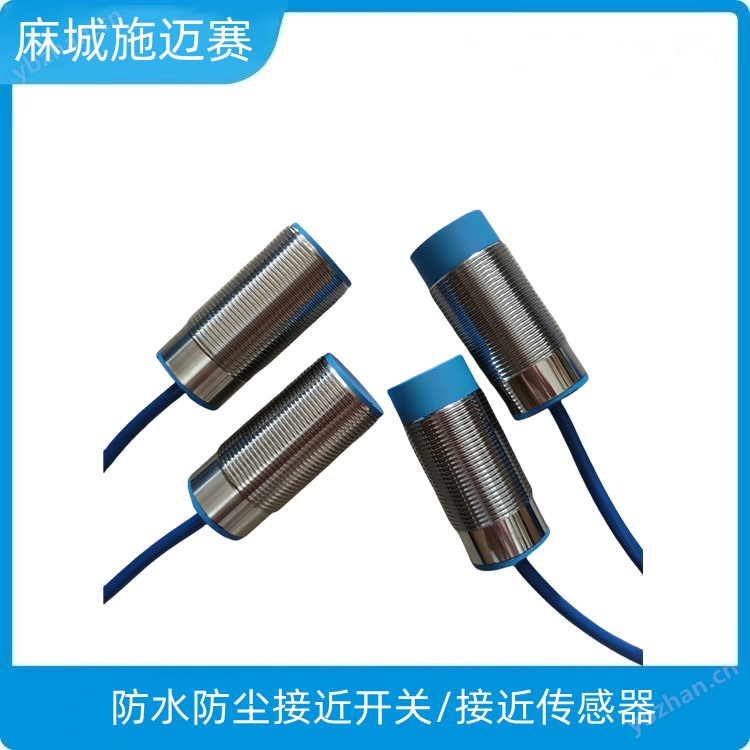

接近開關FN15-M30G12-P0D1/FN15-M18G12-P0D1作為非接觸式傳感器，憑借其高可靠性、長壽命和抗干擾能力，成為機械設備中常用的組件。是兩款工業級、性能可靠的金屬檢測接近開關。M30和M18的區別主要在于物理安裝尺寸和可能的感應距離穩定性（M30通常更穩定），而電氣性能（由P0D1決定）推測是相同的。其中，F(xiàn)N15-M30G12-P0D1和FN15-M18G12-P0D1兩款型號因其優異的性能表現，在眾多應用場景中脫穎而出。是一款性能很好，應用廣泛的接近開關，適用于多種工業場景。通過了解其特點、應用和維護要點，用戶能夠更好地發揮其作用，提升量產效率和設備可靠性。
產品特點
1、放大電路一體式設計,
2、內部元件全部采用進口件,
3、高可在150℃的惡劣環境中應用,
4、使用壽命長、高可靠性,
5、浪涌,過載,逆極性保護功能,
6、防水等級:IP67,可在水中應用
7、安裝方式:埋入式,非埋入式,
8、檢測距離:可調（單位mm）
9、輸出方式:NPN/PNPNO/NC,
10、電源電壓:10-30VDC,AC220V
11、外形規格:M12/M18/M30*1*51mm,
12、環境溫度:-25…150℃
13、外殼材料:鎳銅合金
14、連接方式:2m硅膠電纜
技術參數深度解析 FN15-M30G12-P0D1采用M30螺紋封裝，檢測距離達12mm，而FN15-M18G12-P0D1的M18螺紋設計使其更適合空間受限場景。兩者均符合IP67防護等級，可在-25℃至+70℃環境穩定工作，其直流三線制（PNP常開）輸出方式，配合10-30VDC寬電壓輸入，能適配絕大多數PLC控制系統。值得注意的是，兩款產品均通過EMC抗電磁干擾，在變頻器、伺服電機等強電磁環境中仍能保持信號穩定，這得益于內部采用的磁電隔離技術和鍍金觸點設計。
型號解碼 ：
FN15: 產品系列，堅固耐用的工業級圓柱形感應式接近開關。
M30: 外殼直徑 為 30毫米。這是傳感器關鍵的安裝尺寸。M18則為直徑18毫米。
G12: 感應距離（動作距離） 為 12毫米。這是對于金屬（通常為1mm厚鋼板）的有效檢測距離。
P0D1: 電氣輸出類型和連接方式 代碼。這是關鍵的電性能參數，具體含義通常需要查閱安士能的產品手冊。根據常見編碼規則：
P0: 很可能代表 PNP 型（共負極，輸出高電平）輸出，三線制。這是目前通用的輸出類型。
D1: 很可能代表 直流（DC） 電源，以及某種連接形式（如電纜出線或特定接頭）。
（重要提示： 的電氣定義，尤其是電壓范圍和輸出電流，必須以下方的規格書為準）。
按其外型形狀可分為園柱型、方型、溝型、穿孔（貫通）型和分離型。園柱型比方型安裝方便，但其檢測特性相同，溝型的檢測部位是在槽內側，用于檢測通過槽內的物體，貫通型在我國很少量產，而日本則應用較為普遍，可用于小螺釘或滾珠之類的小零件和浮標組裝成水位檢測裝置等。
接近開關按供電方式可分為；直流型和交流型，按輸出型式又可分為直流兩線制、直流三線制、直流四線制、交流兩線制和交流三線制。
接近開關兩線制
接近開關兩線制接線特別簡單，把接近開關和負載串聯，然后接上電源，用匹·配的檢測對象物質接近接近開關，接近開關就會動作。
接近開關三線制引線有顏色標識
接近開關三線制引線有顏色標識，電源正極線顏色（紅或棕）、電源0V線顏色（藍）、信號線顏色（黃或黑）。

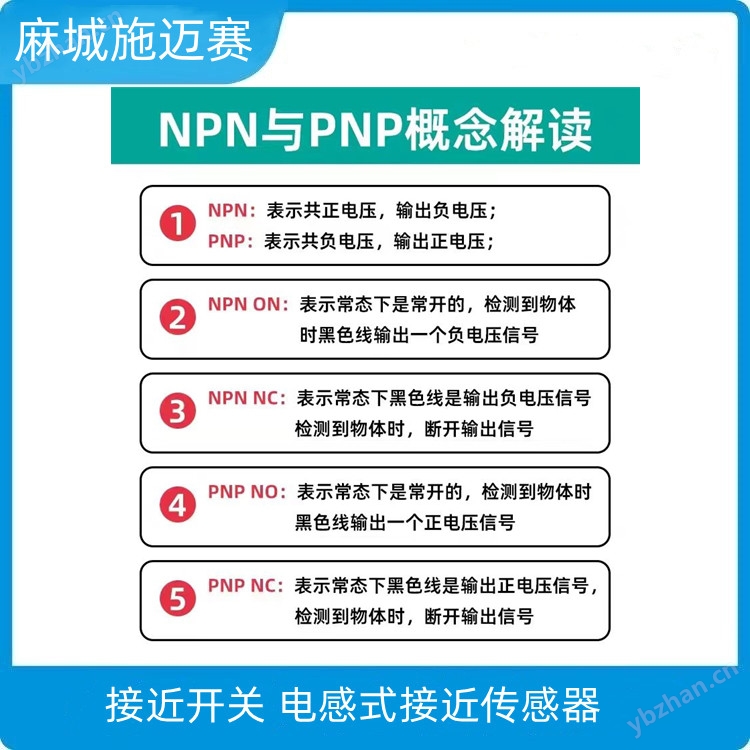

接近開關三線制接線，因?yàn)榻咏_關三線制有分PNP型NPN型兩種，所以它的接線有區別。如果是NPN型的接近開關接線，找到接近開關信號線，接上負載，然后負載再接接近開關電源正極線。如果是PNP型接近開關同樣找到接近開關信號線，接上負載，然后負載在接接近開關電源0V線。
接近開關怎么判斷是NPN型還是PNP型
由二極管的特性可知，P代表陽極（+）N代表陰極（-）。又因?yàn)槎O管正向?qū)w反向截止。三極管可以看作是由兩個二極管組成。而又知道接近開關電源正極，它就相當于三極管的基極，因此以電源正作為出發點。用萬用表的電阻檔，紅表筆接電源正，黑表筆分別接0v電源線和信號線，如果分別測量電阻很小，在交換表筆測量，如果分別測量電阻很大，那么可以此接近開關是NPN型，反之是PNP型接近開關。
采用直流三線制（NPN或PNP）輸出方式，檢測距離可達4mm。其外殼采用不銹鋼材質，具備IP67防護等級，能夠適應惡劣的工業環境，如粉塵、油污和潮濕等條件。該產品的工作電壓范圍廣泛，通常在10-30VDC之間，響應頻率高，能夠滿足高速檢測的需求。此外，其緊湊的設計和易于安裝的特點，使其在空間受限的應用中表現出色。
核心參數與特點（基于常見規格推斷）
工作原理： 感應式（渦流阻尼），檢測金屬物體（如鐵、鋼、銅、鋁等，但對不同金屬的檢測距離會有衰減）。
輸出信號： 開關量信號。當有金屬物體進入感應距離內，輸出狀態翻轉（PNP型：從0V變?yōu)楣╇婋妷海?/strong>
電源電壓： 很可能是 10-30V DC，這是工業傳感器的范圍。需以手冊為準。
輸出電流： 通常在200-300mA左右，足以驅動繼電器、PLC輸入模塊等。
防護等級： 通常很高，例如 IP67，可防塵、防短時間浸水，適用于惡劣工業環境。
安裝方式： 圓柱形，有螺紋（M30x1.5 或 M18x1），可方便地安裝在金屬孔中。
指示燈： 通常帶一個LED狀態指示燈（電源/輸出指示）。
接近開關FN15-M30G12-P0D1/FN15-M18G12-P0D1廣泛應用于自動化量產線、包裝機械、物流系統和機器人等領域。例如，在自動化量產線上，它可以用于檢測物體的位置或計數；在包裝機械中，可用于檢測包裝材料的到位情況；在物流系統中，則常用于分揀和傳送帶的控制。其高精度和快速響應的特性，確保了量產流程的高效和穩定。如電感式、電容式和光電式等。每種類型各有優缺點，適用于不同的場景。電感式接近開關適用于金屬物體的檢測，而電容式則可用于非金屬物體的檢測。光電式接近開關則適用于長距離和非接觸式檢測。用戶在選擇時，應根據具體的應用需求和環境條件，選擇合適的類型。
應用領域
這兩款傳感器廣泛應用于工業自動化控制中，用于：
檢測氣缸活塞位置
計數金屬零件
監控機器部件的位置（如門是否關閉、托盤是否到位）
作為限位開關使用
重要提示與建議
務必核實電氣參數： 型號中的“P0D1”在不同品牌或不同時期可能有細微差別。
確切的電源電壓范圍（如 10-30V DC）。
輸出類型是 PNP 還是 NPN。
輸出是常開（NO）還是常閉（NC）。
大負載電流。
接線定義（通常為：棕色線+24V，藍色線0V，黑色線信號輸出）。
安裝注意事項：
確保被檢測金屬物體在感應距離內。
安裝時，傳感器頭部與周圍金屬物體需要保持一定的側距和軸距（通常為感應距離的1-2倍），以避免誤觸發。
擰緊時請勿過度用力，以免損壞螺紋或殼體。
接近傳感器在布線及接線時應注意的問題：
1電力線、動力線應盡量遠離接近開關引線，無法避免時應將電金屬管套在外部并接地，以防開關損壞或誤動作；
2嚴禁通電接線，并應按接線輸出回路原理圖接線；接近開關總代理
3不要用兩個接近開關的輸出線控制同一個繼電器的同一個線圈，否則將無法辨認動作的來源，有時甚至產生誤動作。
維護和保養是確保接近開關長期穩定運行的關鍵。定期清潔傳感器表面，避免油污和粉塵的積累；檢查連接線路是否牢固，防止因振動導致的松動；在惡劣環境下使用時，建議增加額外的防護措施，如防水罩或防塵罩。若發現傳感器響應異常，應及時排查原因，必要時更換新品，以避免影響整個系統的運行。
接近開關使用注意事項：
1、直流型開關必須用直流穩定壓電源，并確保穩壓電源波紋Vpp≤10%，絕緣變壓器的次級交流電源經全波整流后，用電解電容濾波（一般為470-1000uF)后的直流電源，用用直流穩壓器供電。（特別注意：未經電容濾波不能使用）。
2、兩線制開關必須先進負載再接至電源，若直接連接電源會使開關損壞。
3、開關不得超過額定技術參數使用。
4、嚴禁通電接線，嚴格按接線圖上色標接線。考慮到使用環境的影響，調整開關感應面與檢測體之間的距離，一般取額定動作距離Se的80%。
5、若有高壓線和動力線通過接線開關電線附近時，為防止開關受感應誤動作或損壞，請用單獨金屬管屏蔽。
6、直流型開關使用電感性負載時，若系統有較大干擾脈沖時，請?jiān)陂_關斷接干擾脈沖抑制器件。
7、兩線制開關一般不宜并聯或串聯使用，建議改用繼電器串，并聯使用。
8、不同材質的金屬檢測體對動作距離的影響：
9、電容式接近開關動作距離可通過靈敏度微調電位器進行調節(切記在距離臨界狀
