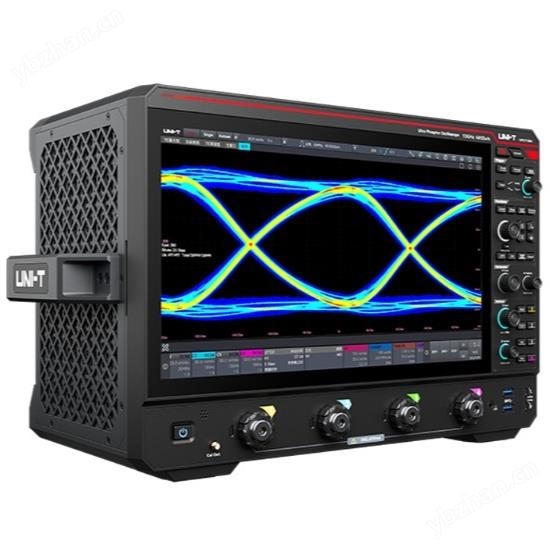

UPO70000系列數字熒光示波器，UPO70000 系列包含兩個型號（UPO71304，帶寬13GHz，UPO71004，帶寬 10GHz），全系列標配每通道 40GSa/s 采樣率。提供 4 個模擬通道和 1 個外觸發通道，提供每通道2Gpts 和 4Gpts 存儲深度可供選擇，此外還有多種硬件和軟件分析功能供您靈活配置，充分滿足您日益增長的測試需求，不管您需要驗證高速數字信號完整性、半導體芯片性能驗證、5G 通信測試還是更多工業電子和科研研究，UPO70000 都是您的選擇。

卓絕非凡的性能，精準于毫厘之間的洞察力

UPO70000系列數字熒光示波器特點：

-每通道帶寬：13/10GHz

-每通道采樣率：40GSa/s

-每通道存儲深度：4Gpts

-波形捕獲率：1,000,000wfms/s

匠心設計

-結構緊湊：以248mm緊湊身形節省空間，憑豐富接口連接自如，讓專注歸于測量本身。

-全新接口：UniProbe II型2.92mm輸入端口，采用Type-C接口進行穩定供電和通信，搭配                              UT-OA-292B探頭轉接器時，可使用UniProbe I型有源探頭。

種類豐富協議層測試軟件覆蓋多領域測試

持續更新21+協議分析軟件，助力協議解析

-嵌入式：RS-232/422/485/UART、SPI、I2C、SMBUS、SPMI、AudioBus(I2S,LJ,RJ,TDM)

-汽車：CAN、CAN-FD、SENT、FlexRay、LIN、 I3C、PSI5

-計算機&通信: USB2.0、PCle2.0、Ethernet、NRZ、Manchester、8b/10b

-航空航天：MIL-STD-1553、ARINC429

支持包參數觸發、協議包視圖、事件列表、協議搜索 、協議分析報告

高帶寬，高采樣率幫助工程師測試高速串行信號

使用UPO70000系列抖動和眼圖套件分析高速串行信號完整性

-提供抖動分析視圖：眼圖、趨勢圖、直方圖、頻譜圖、浴盆曲線

-抖動測量和分解：TIE、Cycle-Cycle抖動、周期抖動、 TJ、RJ、DJ、DDJ、DCD、ISI

-支持信號制式：NRZ、PAM-N

-支持的常見信號：USB3.0、USB2.0、PCIe Gen2、DDR2/3、100/1000M工業以太網、

                                     100/1000M車載以太網、MIPI D-PHY等

符合行業協會標準的一致性測試解決方案

自動化一致性測試軟件縮短產品合規性驗證時間

一致性分析是確保不同廠家生產的同一類接口的互操作性的途徑，但不同接口的一致性測試規范則是由不同協會或機構開發。解讀標準并通過人工進行一致性測試需要花費用戶幾個小時甚至幾天時間，優利德一致性分析軟件則將這個時間縮短至幾分鐘內。

通過不斷更新和契合的行業標準，優利德推出以示波器+有源探頭+測試夾具為主的高速協議一致性分析解決方案。

支持的接口協議:

USB3.2Gen1、USB2.0、MIPI D-PHY v1.2、DDR2/3

PCIe Gen2、100/1000Base-T1、 100/1000Base-T
