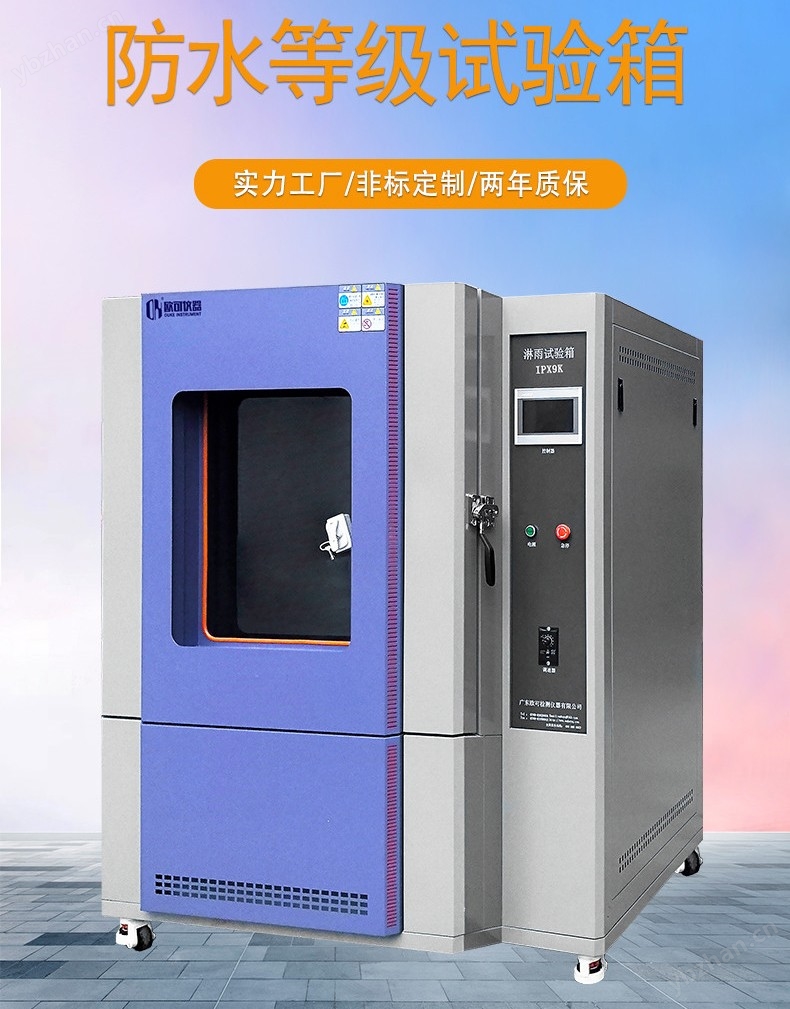

可程式淋雨試驗箱，有時也稱為手持噴桿式或噴桿擺動式淋雨試驗裝置。其核心原理是通過一個可手動或自動控制的、帶多個噴嘴的噴桿，模擬特定角度、特定強度和覆蓋面積的噴淋或濺水環境。

主要用途：

1. 模擬特定工況：如汽車雨刮器的工作范圍、車身特定部位的濺水（車輪濺水）、農業機械的噴淋等。

2. 行業特定標準：廣泛應用于汽車行業，用于測試車輛及其零部件的密封性能，特別是車門、車窗、天窗、行李箱等在動態噴淋下的防水性。

3. 靈活性與定制性：相比固定模式的擺管，擺桿的角度、擺動速度、噴嘴布局和水壓可以更靈活地調整，以適應不同產品的測試需求。




設備主要構成與工作原理

1. 主要組成部分

• 噴桿系統（核心部件）：

• 噴桿：一根長管，通常為不銹鋼或耐腐蝕合金管，長度可根據測試需求定制（如1米、2米等）。

• 噴嘴：沿噴桿長度方向均勻排列多個標準扇形或錐形噴嘴。噴嘴類型、間距和角度可根據標準或需求定制。

• 擺動驅動機構：使噴桿在一定角度范圍內往復擺動。可以是電機驅動的自動擺動，也可以是手動控制的。




• 供水與壓力控制系統：

• 水泵：提供穩定壓力的水源。

• 流量計與壓力表：精確控制水流量和壓力，這是復現測試條件的關鍵。

• 過濾器：防止噴嘴堵塞。

• 水箱/直接供水。

• 樣品臺與框架：

• 樣品轉臺/支架：用于固定車輛或大型部件，并可使其在測試中旋轉，以模擬不同受水面。

• 龍門架或支撐框架：用于懸掛和固定噴桿，并可調節噴桿的高度、前后距離以及與樣品的角度。

• 控制系統：

• 控制擺動角度、速度、噴水時間、水壓等。




•

2. 典型工作模式

1. 設定參數：根據測試標準，設定噴水壓力、流量、擺動角度（如±45°、±90°）、擺動速度、測試時間。

2. 安裝樣品：將車輛或部件置于樣品臺上，調整至指定位置。

3. 定位噴桿：將噴桿移動到標準規定的距離和角度（例如，距離車門密封條300mm，噴桿與垂直方向呈45°角）。

4. 啟動測試：設備開始噴水，同時噴桿按設定速度擺動，對樣品進行掃描式噴淋。樣品轉臺可能同時緩慢旋轉。

5. 檢查：測試結束后，檢查樣品內部是否有水滲入。




關鍵技術參數

滿足的主要測試標準

擺桿式設備主要用于滿足汽車行業的特定企業標準，而非通用的IP防護等級。常見的標準包括：

• 大眾汽車 (VW) PVW 1410：車輛密封性檢測（噴桿擺動測試）。

• 通用汽車 (GM) GMW 3172 中相關的噴淋測試。

• 福特汽車 (Ford) FLTM BO 162-05 等。

• 各主機廠的內部企業標準：通常對噴桿的尺寸、噴嘴型號、數量、水壓、擺動角度、距離和時間有非常詳細的規定。




•

示例（典型測試條件，參考部分標準）：

• 使用一根帶XX個扇形噴嘴的噴桿。

• 水壓：2.5 bar。

• 噴桿與垂直方向夾角：45°。

• 噴桿與車門密封條距離：300 mm。

• 噴桿擺動角度：±45°。

• 擺動速度：1個來回/10秒。

• 每個位置的測試時間：5分鐘。




與相似設備的區別

選型與應用建議

1. 標準驅動：這是最重要的因素。 必須首先明確需要遵循的具體企業或行業標準，并獲取標準中對設備參數的詳細規定（噴桿圖、噴嘴規格、壓力、角度、距離等）。

2. 樣品與測試范圍：

• 尺寸：根據被測車輛或部件的尺寸，確定所需噴桿的長度和活動范圍。

• 測試區域：明確是需要測試整車側圍、車門，還是特定部件。

3. 控制與自動化：

• 選擇全自動控制系統（PLC+觸摸屏），可精確編程和復現測試參數，減少人為誤差。

• 對于整車測試，通常需要集成可移動的龍門架和重型轉臺。

4. 核心部件質量：

• 噴嘴：必須是符合標準要求的標準工業噴嘴，保證噴水形狀和流量的一致性。

• 壓力/流量控制：系統必須能穩定保持設定的壓力和流量，這是測試可重復性的關鍵。




5. 基礎設施：

• 場地：需要足夠大的防水車間或實驗室，有良好的排水系統。

• 水源與電源：提供穩定、潔凈的水源（需過濾）和足夠功率的電源。




•

可程式淋雨試驗箱是汽車行業用于驗證車身及零部件密封性能的專用、高定制化工具。 它不像IP標準設備那樣通用，但其設計緊密圍繞主機廠的實際工況和失效模型，測試條件更具針對性。在選型時，嚴格對標具體標準、確保核心參數（噴桿、噴嘴、壓力）的精確性、并考慮系統的穩定性和自動化程度，是確保測試有效性和效率的關鍵。
